蒸汽疏水閥選型時，一般應具備以下條件：能準確排除凝結水，可有效防止蒸汽泄漏；具備排空氣能力；有利于提高蒸汽利用率；耐用性能優良；背壓容許范圍大；便于維修。

各類疏水閥均非萬能，為正確選型與安裝，應充分考慮蒸汽使用設備的構造與種類、使用條件與目的，以及配套安裝情況。選型時須注意以下條件：

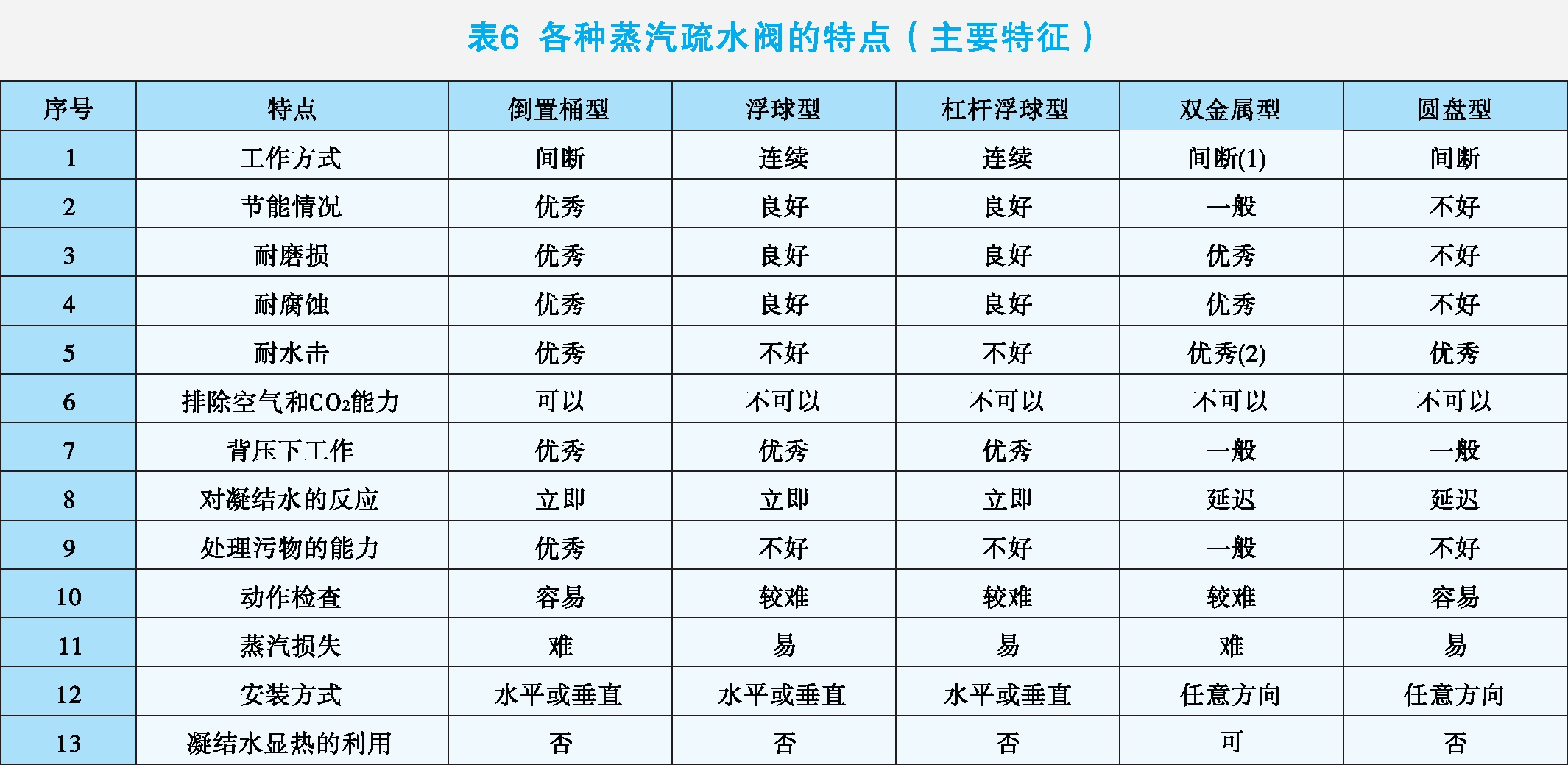

★蒸汽疏水閥的形式（工作特性）；

★蒸汽疏水閥的容量（排放量）；

★蒸汽疏水閥的最高使用（工作〕壓力；

★蒸汽疏水閥的最高使用（工作〉溫度；

★常態下蒸汽疏水閥的進口壓力；

★常態下蒸汽疏水閥的出口壓力（背壓)；

★蒸汽疏水閥閥體的材料；

★蒸汽疏水閥的連接管徑（配管尺寸）；

★蒸汽疏水閥的進出口的連接方式。

在一些基本條件確定后，我們只需知道以下幾點，便可根據產品樣本選擇出具體的疏水閥型號。

★凝結水負荷，kg/h；

★選用的安全系數；

★疏水閥進、出口的壓差；

★最大允許壓力，Mpa。

凝結水負荷

所謂蒸汽疏水閥的凝結水負荷，即凝結水的排放能力，通常以每小時的最大排放量（kg/h或t/h）表示，也可稱為最大排水能力。即使所選疏水閥型式最適合蒸汽使用設備，若排水量不足，設備可能無法充分運轉，其效率也難以提升；反之，排水量過大則經濟性較差。因此，疏水閥的排水量應與蒸汽使用設備的容量相匹配（即設備的蒸汽消耗量，亦即凝結水的產生量）。一般情況下，可通過以下三種方式確定疏水閥的凝結水負荷：

★疏水閥前端的蒸汽使用設備或裝置，其容量（蒸汽消耗量〕都會由生產廠標明的。例如生產廠標明：“熱交換器的容量（最大蒸汽流量）為t/h”時，我們即可以判斷該設備的蒸汽消耗量為： 凝結水產生量（蒸汽凝結量=蒸汽消耗量（kg/h)

★通過計算求出凝結水產生量，用戶可根據蒸汽使用設備的具體情況，選擇合適的計算公式。

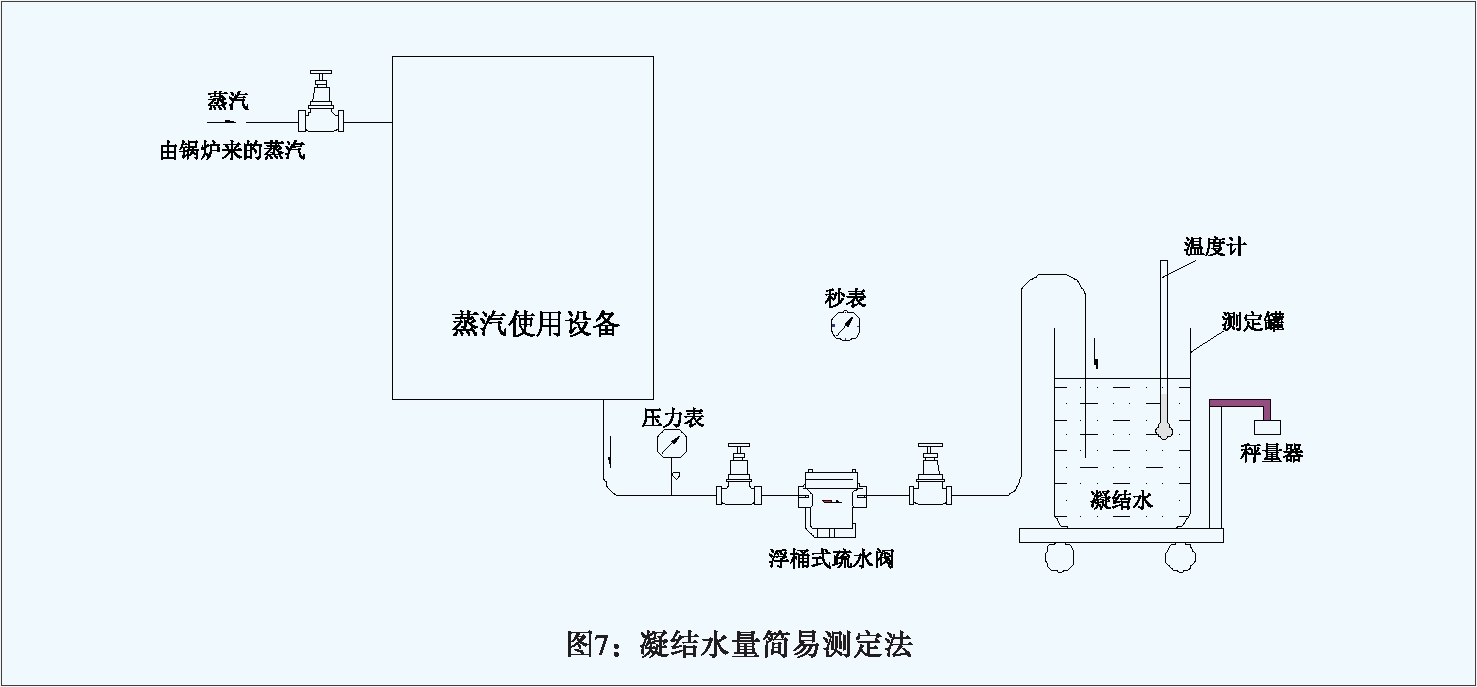

★通過實測求出凝結水產生量，在許多場合下，實測比利用公式計算更好。圖7就是使用凝結水簡易測定裝置，在設備運轉的同時，實際測定凝結水產生量的情況。

安全系數

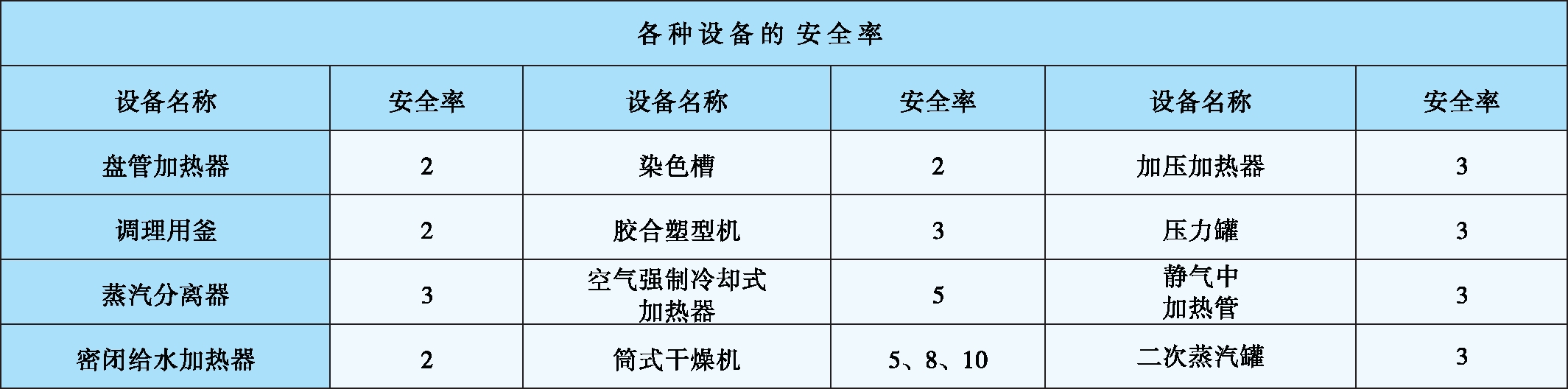

在進行疏水閥選型時，還需考慮疏水閥的安全系數，即“安全率”。所謂“安全率”，是指在確定蒸汽疏水閥容量時，考慮到蒸汽使用設備實際凝結水量與標稱容量可能存在誤差，為保障疏水閥正常工作而預留的安全裕度。安全率一般取2～3，表5列出了幾種常用用汽設備的安全率。

為什么在選擇蒸汽疏水閥時要有安全率呢？這是因?yàn)椋?nbsp;

★蒸汽疏水閥的容量是指連續排放凝結水時的排放量，而幾乎所有的蒸汽疏水閥在實際工作時都是間斷排放的。

★蒸汽使用設備的容量是指設備在正常運轉時的凝結水產生量，而在設備啟動初期，凝結水的產生量要比正常運轉時的大得多。

蒸汽疏水閥的容量=蒸汽使用設備的容量（凝結水產生量）×安全率

疏水閫的壓差

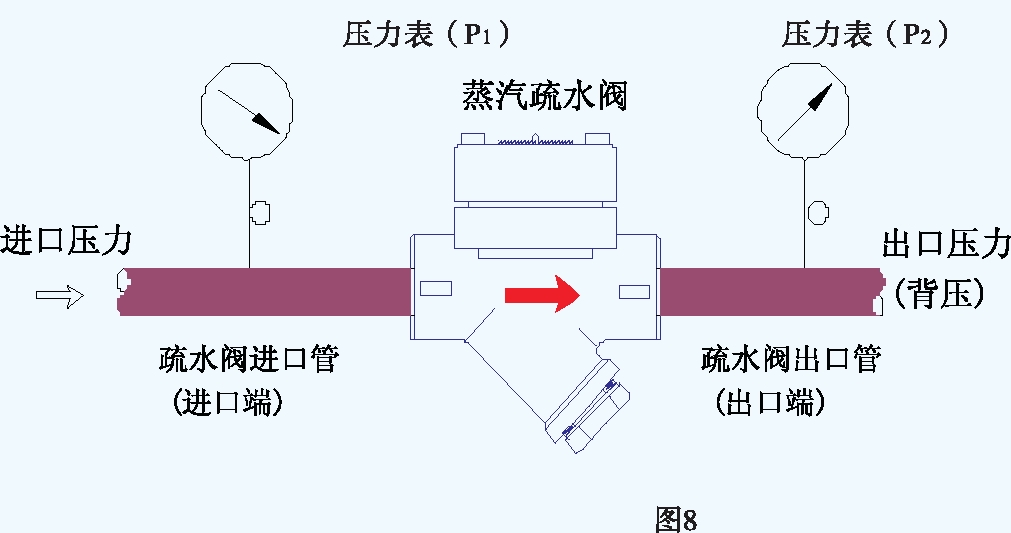

所謂疏水閥的“壓差”，如圖8所示，是指蒸汽疏水閥進口壓力（P?）與出口壓力（P?）之差。疏水閥必須能在該壓差下正常工作。

需注意，“進口壓力”是指蒸汽疏水閥進口端的壓力（即圖8中位置1的壓力），而非通往蒸汽使用設備的進口壓力。兩者在實際應用中容易混淆——由于蒸汽使用設備內部存在各種阻力與散熱損失，部分蒸汽凝結為水，因此疏水閥進口端壓力P?通常低于蒸汽使用設備前端的蒸汽壓力。

在進行疏水閥選型時，若已知蒸汽進口壓力及疏水閥出口壓力（背壓），即可計算疏水閥壓差。利用壓差，可依據疏水閥排量圖查得該工況下的實際排水量，判斷是否符合設計要求，從而進一步確定疏水閥型號。

例如：某盤管加熱器采用飽和蒸汽，設計壓力為0.8MPa，疏水閥進口壓力為0.6MPa，出口壓力為0（表壓，即凝結水直接排入大氣），盤管加熱器的凝結水產生量（實際凝結水負荷）為900kg/h，需選擇合適的疏水閥。

根據以上條件，查前節《蒸汽疏水閥選用安全率推薦表》可知盤管加熱器的安全系數為2，由此可得疏水閥在壓差為0.6MPa（進口壓力－出口壓力）下的排水量應為900×2=1800kg/h。查閱紅峰產品選型手冊，對照疏水閥排水量圖，可確定J7N-8型疏水閥滿足要求。

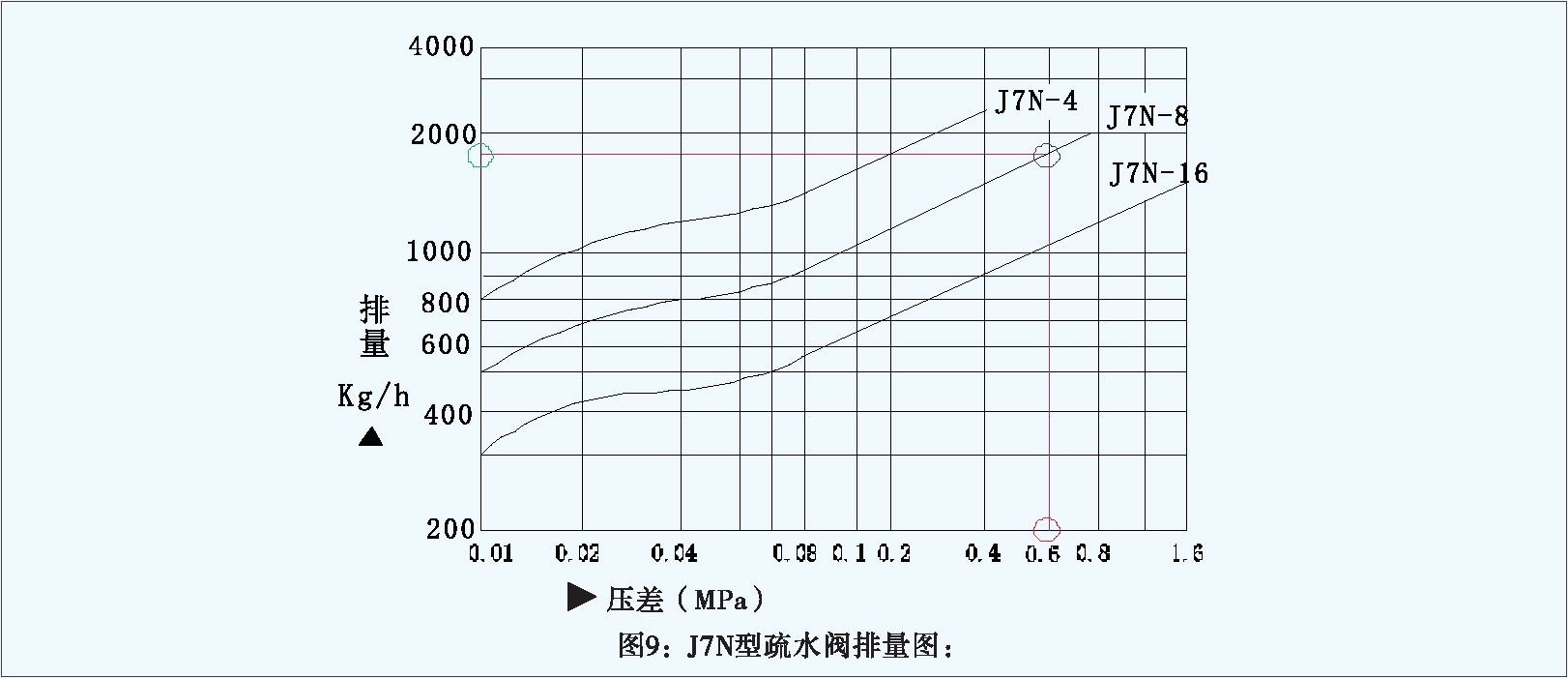

圖9為J7N-8型疏水閥的排量-壓差圖。圖中橫坐標為壓差，找到0.6MPa對應點（紅圈），豎直向上交于0.6MPa曲線（-8表示該閥最大工作壓差為0.8MPa），從交點（藍圈）水平引至左側縱坐標排量線，所得交點（綠圈）即為J7N-8型疏水閥在壓差0.6MPa時的排水量，約1800kg/h，符合選型要求。因此，J7N-8型浮球式疏水閥為該設備的合理選型。

重要提示：

在選型中，當疏水閥的出口壓力（背壓）越高時，蒸汽疏水閥的工作壓差就越低，凝結水的排放量也相應減少。當背壓超過一定限度、工作壓差過小時，部分類型的蒸汽疏水閥可能會出現不同程度的無法關閥現象，導致疏水閥失效。當背壓為真空時，蒸汽疏水閥的工作壓差為P?+P?。

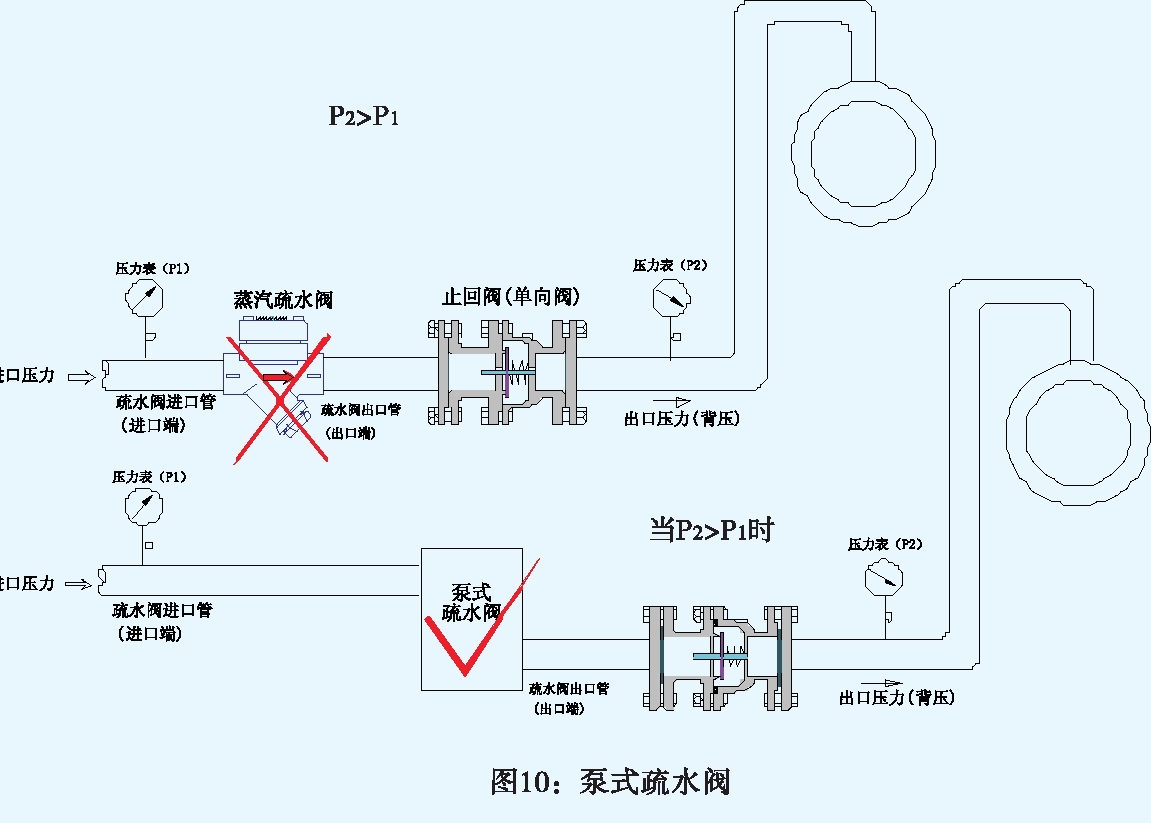

當疏水閥出口壓力（背壓）大于進口（入口）壓力時，疏水閥將無法正常工作（見圖10）。此類工況應選用泵式疏水閥完成疏水任務，相關產品詳見紅峰《凝結水回收系統——汽/氣動力機械泵》樣本。

最大允許壓力

是指在給定溫度下疏水閥殼體能夠持久承受的最高壓力。這個壓力可以是系統最大壓力，也可以是設計壓力；在進行疏水閥產品設計時，最大允許壓力與所選疏水閥殼體的材質有關。

蒸汽疏水閥的使用場合

蒸汽疏水閥是排除蒸汽管網系統中蒸汽輸送管和蒸汽使用裝置中的凝結水的自動閥門，下面就蒸汽疏水閥的使用場合（目的〉進行闡述。

★用于蒸汽輸送管蒸汽輸送管中凝結水產生的情況：

? 通汽時把蒸汽輸送管加熱至蒸汽溫度時所產生的凝結水。

? 正常運轉時，因蒸汽輸送管向大氣散熱而產生的凝結水。

? 由于來自鍋爐的蒸汽中攜帶的凝結水，流入蒸汽輸送管中。

關于蒸汽輸送管在初始通汽及正常運行過程中產生的凝結水量，可參照紅峰疏水閥樣本中“凝結水量的計算與疏水閥配管”相關內容。通常情況下，蒸汽輸送管每隔30～50m應安裝一臺蒸汽疏水閥，疏水閥排水能力宜為70～120kg/h。

若蒸汽輸送管內的凝結水未能及時排出，可能引發水擊（即水錘現象）、腐蝕及侵蝕等問題。冬季運行時，為防止凍結事故，及時排除凝結水同樣至關重要。

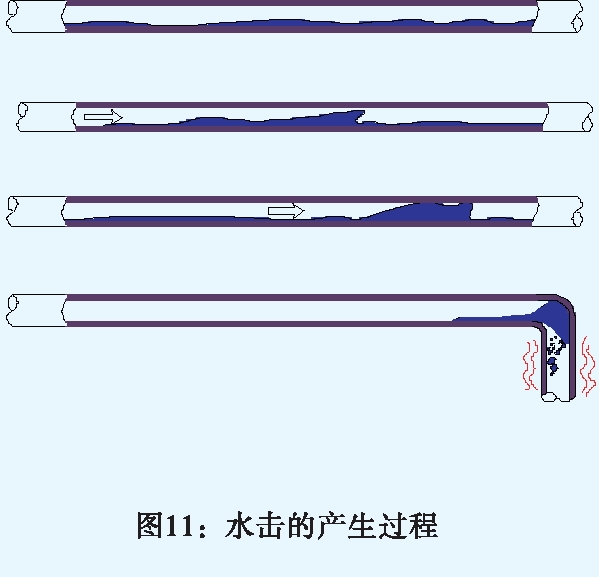

蒸汽設備從停機狀態恢復送汽時，配管系統較易產生水擊；運行中，自動調節閥關閉后再次開啟供汽時，若配管存在彎曲或凹陷部位，亦易誘發水擊。所謂水擊，是指配管中發生類似錘擊管道的聲響現象。圖11示意了水擊形成的過程。

? 由于管道下垂，管底容易積蓄凝結水。

? 凝結水逐漸增多，受高速蒸汽的推動形成流動的波峰也逐漸增高。

? 最終凝結水成活塞狀而充滿管道，并在高速蒸汽的推動下，其流動速度增大。

? 當水柱到達管道的轉彎處或閥門處，就會對其產生激烈的沖擊，同時給配管系統帶來振動，并發出噪聲。這樣管道連接處會產生松動，發生漏汽現象，甚至有時會給閥門、配管、裝置等帶來損傷。

為了防止水擊，應注意下述幾點:

? 供氣時應慢慢打開供氣閥。

? 蒸汽輸送管的中途及末端的閥門應全開。特別是在豎管的前面必須安裝閥門，并處于全開狀態。

? 在管線的彎曲處和凹處應設置蒸汽疏水閥

? 裝置出口處的旁通閥應開啟。

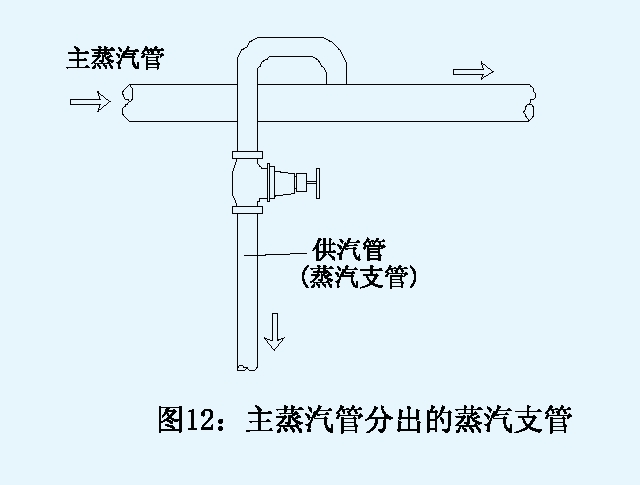

? 蒸汽支管向主蒸汽管取汽時，原則上蒸汽支管應設置在主蒸汽管的上部搭接（見圖12〕。

綜上所述，及時排除蒸汽輸送管內的凝結水，對于保證用汽設備獲得干飽和蒸汽、以及蒸汽輸送管的維護保養均十分重要。關于蒸汽輸送管排水管的連接與設置，如需進一步咨詢，請與甘肅紅峰機械有限責任公司銷售代表或技術人員聯系。

★用于蒸汽使用裝置

對于蒸汽使用設備，凝結水的排除至關重要。蒸汽使用設備的主要目的是將蒸汽的熱量有效傳遞給被加熱物以實現加熱。因此，在蒸汽容器的蒸汽空間中，只有完全充滿蒸汽時，才能發揮最大的熱輸出能力。若蒸汽容器內產生凝結水滯留，將減少有效傳熱面積，導致熱輸出能力下降，從而影響被加熱物獲得所需熱量，可能給生產帶來不利影響。

為使蒸汽使用設備保持較高的熱輸出能力，應迅速排除設備內產生的凝結水，以保持蒸汽容器內經常處于充滿蒸汽的狀態，為此需安裝蒸汽疏水閥。

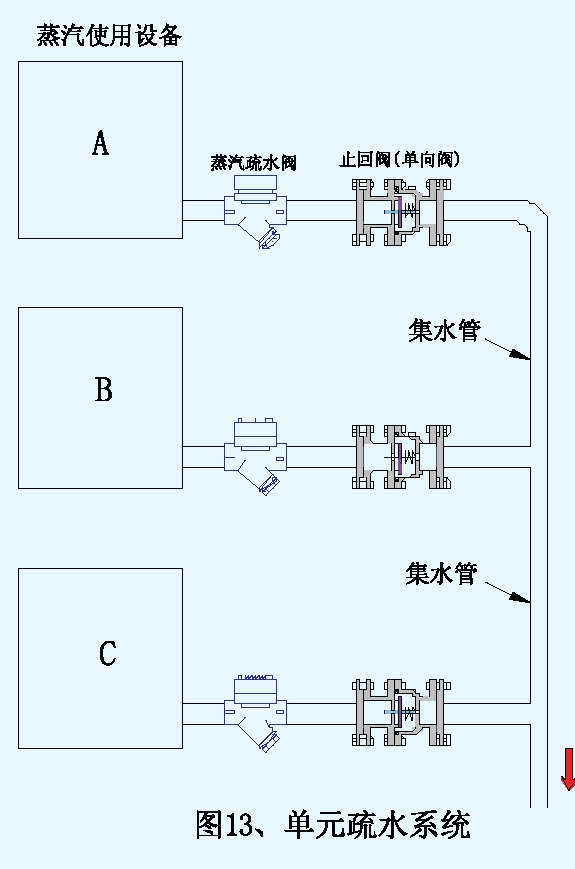

蒸汽使用設備安裝疏水閥時，安裝原則為“一臺設備安裝一臺疏水閥”，該方式稱為“單元疏水系統”（見圖13）。安裝時，排水點應設置于蒸汽容器的最底部，疏水閥應安裝于低于排水點的位置，并與旁通管配套組裝，且兩者安裝于同一水平面上。

蒸汽伴熱線（主蒸汽管疏水）： 在大多數伴熱應用及主蒸汽管疏水中，流入疏水閥的凝結水量較少，選用較小規格的疏水閥即可滿足要求。

工藝設備（裝置）： 不同使用要求（包括壓力穩定或變壓）應選用不同類型的疏水閥，安全系數的選擇取決于用汽設備的類型及蒸汽壓力，具體詳見前節“安全系數”相關內容。

提供幫助

客戶在具體選型時如有疑問，可向甘肅紅峰機械有限責任公司的銷售代表或技術人員尋求幫助。這是公司系統化疏水服務的重要組成部分。銷售代表經過系統的工廠培訓和豐富的現場實踐，可協助客戶解決疏水方面的常規性問題。在銷售代表背后，公司的疏水專家團隊將為特殊困難或非常規需求提供技術支持。

訂購須知

★針對產品需求給出具體的產品型號。

★給出連接口徑與連接方式。如果要求法蘭連接，請給出詳細的法蘭類型及標準（可根據用戶需求提供GB、JB、ASME/ANSI、JIS、BS等標準〉。

★給出可能遇到的最大工作壓力或設計壓力。

★指明所需配件。

★指明所要求的閥體材質等。

說明：客戶在訂購產品時，如果是法蘭連接，在客戶對法蘭及法蘭密封面型式不作特殊說明的情況下，均按 GB/T制造。
